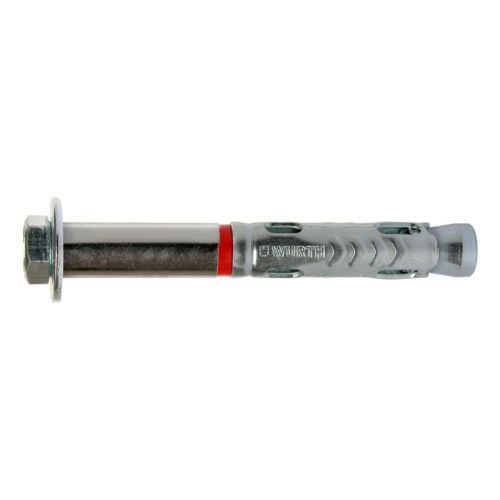

Voor bevestiging in ongescheurd beton, volle steensoorten en kanaalplaatvloeren
- "Minimale kracht nodig bij het inbrengen van het anker
- Onmiddellijk belastbaar — geen wachttijd
- Geen plaatsingsgereedschap vereist
- Gelijkmatige spreidingswerking en lastverdeling door de drievoudige spreidhuls
- Krachtgecontroleerd/draaimomentgecontroleerd spreidanker van galvanisch verzinkt staal M8
- Voorsteekmontage"
Toepassingsgebied
Te gebruiken voor middelzware tot zware belastingen
Geschikt voor bevestiging van: kozijnhoeken, staalconstructies, metaalprofielen, consoles, bodemplaten, kabelgoten, buisleidingen, montagerails, enz.
< Toepasbaar in beton C20/25, drukvaste natuursteen, volle steen, dikwandige holle bouwstenen, volle steen van licht beton, kalkzandsteen en kanaalplaatvloeren.
Mag alleen in droge binnenruimten toegepast worden
|
Plugdiameter
|
8 mm
|
|
Pluglengte (I)
|
110 mm
|
|
Maximale bevestigingshoogte (t fix)
|
55 mm
|
|
Effectieve verankeringsdiepte (h ef)
|
45,5 mm
|
|
Nominale boordiameter (d 0)
|
12 mm
|
|
Hartafstand min. (s min)
|
90 mm
|
|
Minimale randafstand (c min)
|
70 mm
|
|
Minimale bouwdeeldikte (h min)
|
135 mm
|
|
Boorgatdiepte (h 1)
|
60 mm
|
|
Doorlopend gat in te bevestigen onderdeel (d f)
|
9 mm
|
|
Aandraaimoment
|
25 Nm
|
|
Snijdiameter boor (d cut)
|
12,50 mm
|
|
Hartafstand (s cr, N)
|
134 mm
|
|
Randafstand (c cr, N)
|
67 mm
|
|
Typeomschrijving
|
S
|
|
Uitvoering
|
Met zeskantbout
|
